螺盛盾,钣金加工数控折弯工艺实现形状多样化!

发布人:xiaonana    发布时间:2019/12/30 14:09:33    次浏览

钣金加工过程中通常在落料完成后,进入下道工序,不同的工件依据加工的请求进入相应的工序。有折弯,压铆(压铆螺母、压铆螺柱),翻边攻丝,点焊, 打凸包,段差,有时在折弯一两道后要将螺母或螺柱压好,其中有模具打凸包和段差的中央要思索先加工,以免其它工序先加工后会发作干预 ,不能完成需求的加工。在上盖或下壳上有卡勾时,如折弯后不能碰焊要在折弯之前加工好。


螺盛盾小螺今天与大家分析数控折弯工艺:
折弯机的主要参数是:压力,工作台长。

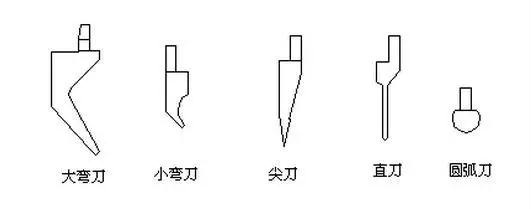

 1. 折弯刀的主要类型如下图(1):
2. 各种刀具的主要应用折弯类型。

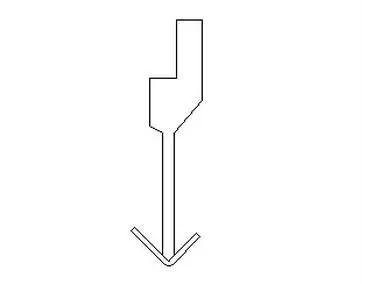

 直刀一般优先用于只折一道弯并不用考虑避位的弯折,见图(2):

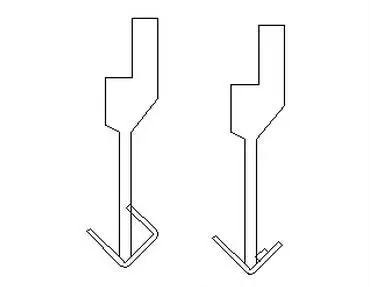

但如果出现以下等情况就需要考虑避位,见图(3)

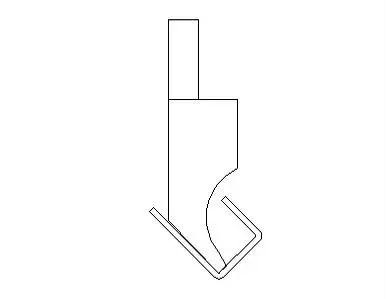

由图(3)看到,折弯明显干涉,此时就要考虑用另外类型的折弯刀来折弯。图(3)左侧的情况可视情况优先选用小弯刀来避位,见图(4)

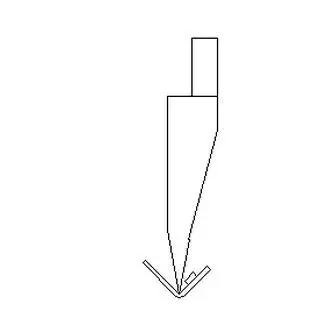

 而图(3)右侧的情况就要选用尖刀来避位了,但同时也要注意,由于尖刀的头很尖,所以它的强度比较差,所以它不能用于厚板的折弯,一般1.5mm以上的板厚都不使用尖刀,而在工艺安排上,再想办法,例如把压铆螺母工艺安排在折弯以后等。见图(5)

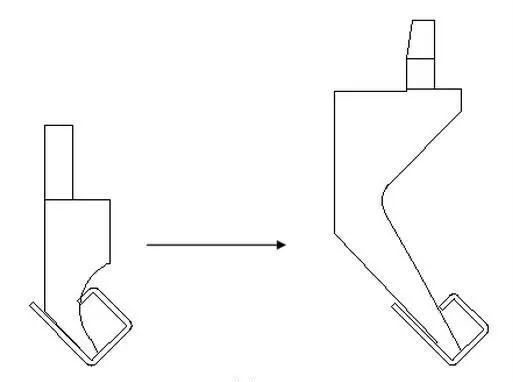

也有这样的情况,当小弯刀也无法避位时,就要选用大弯刀来避位,如图(6)

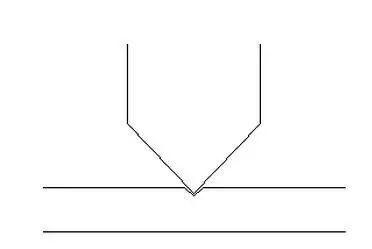

但有时也会出现大弯刀也无法避位,那就要需增加工艺:先在折弯线上压一条印——如图(7),



为了更好的折弯,可此道折弯先折到一定角度,避免碰刀,然后在把边压至90度——如图(8),



而一般情况,压印工艺可以应用到折弯不能一次完成,这样当第二次折弯时,折弯线能更好按原来折弯印成型,否则容易出现二次折弯而造成折弯偏位,或折弯角度控制不好的现象。

所以在设计的过程中也要考虑这样的问题,在满足要求的情况尽量避免出现采用这样的工艺,因为这样没有直接折弯的效果好,而且尺寸和角度都可能有偏差。
折弯机还可以用于工件压死边,先把工件折弯到30度,再用平刀把工件压死,但一般可用普通冲床完成的压死边尽量不安排到折弯机,因为冲床压死边的效果相对比较好点。

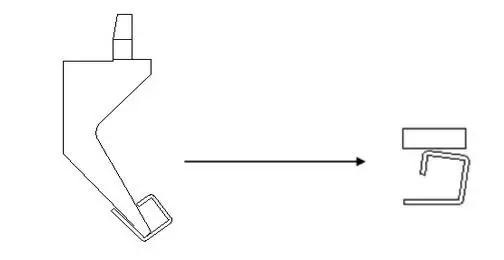

在折弯过程中除了工件与折弯刀干涉,当工件的尺寸比较大时还可能会出现折弯时与折弯机干涉。

在我们安排工艺的时候,很多时候都要考虑是否好折弯,能否折弯的问题,因为折弯是一个很重要的工艺,折弯是否好操作直接影响到折弯质量的保证,而很多时候出现的质量问题都是出自于折弯尺寸没有控制好,所以在设计的过程中也要特别关注折弯的问题,这个关系到产品量产时质量的稳定性。

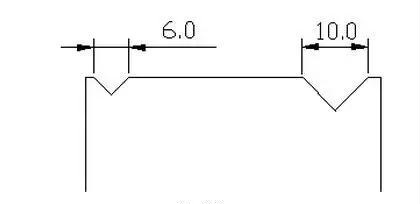

对于不同板厚,它的折弯尺寸都是有限度的,不能过小,一般多与下刀模有关系,一般的原则是:下刀模选取板厚6倍的刀槽,这样折弯系数与经验值最符合。一般刀槽的分类按刀槽的外宽分如图(9),



分别是6号和10号槽,但选用够小的刀槽折弯时,很容易出现压痕,一般6号槽以下的压痕都比较明显,所以当工件表面不处理时,当折弯边比较小时,有明显的压痕,一来影响外观,二来容易生锈,所以在设计时要注意。

在实际的折弯过程中还会遇到各种各样的问题,很多时候还要考虑到折弯对别的工艺的影响,很多时候还要具体问题具体分析,适当的安排工艺。同时,在一些特殊需要的情况下,供应商也会制造特殊的折弯刀,但如果刀具的形状越怪或者弯度越大,必然影响到刀具的刚性,缩短刀具寿命。
