螺盛盾| 压铆螺柱M3规格带不带3.5前缀？

在工作中，经常会碰到初次接触压铆螺柱的用户问我：

这个“3.5M3″中的”3.5″是什么意思？

这个M3和3.5M3有什么不同？

”3.5M3″是不是代表螺纹是M3.5的意思捏？

今天，我们来谈一谈压铆螺柱规格中M3和3.5M3有什么不同。

什么是压铆螺柱?

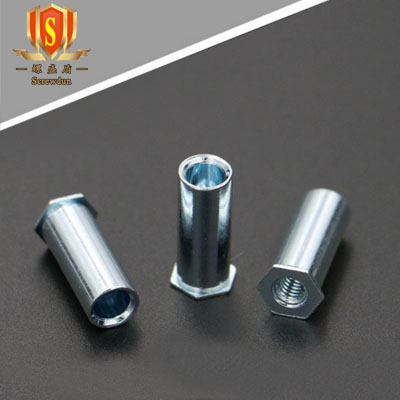

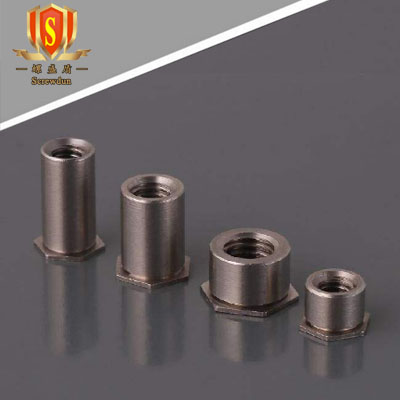

简单的说，压铆螺柱就是长成这样的一种紧固件：

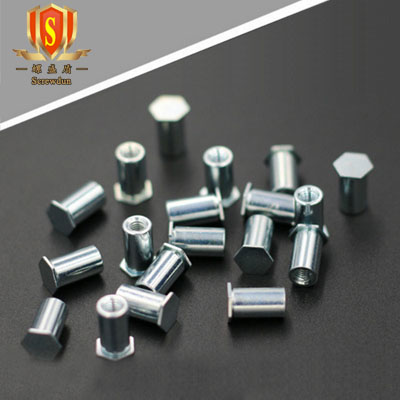

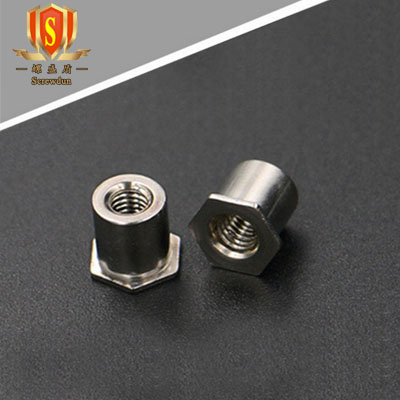

上面这种叫SO(通孔)压铆螺柱,当然，还有盲孔的，就是六角这一头是不通的，叫BSO,它长的是这样的：

接下来，我们看看压铆螺柱的规格表：

压铆螺柱规格表

为了简单一些，在此仅列举了通孔型，即SO类的压铆螺柱的规格，盲孔的就不列出了，因为“M3与3.5M3的区别”适用于所有类型的压铆螺柱，包含SO,BSO,SOS,BSOS,SO4,TSO等等，

这是图纸：

这是规格表（公制，单位MM)：

表中的螺纹代码一栏分别的M3 ,3.5M3,M3.5,M4,M5,M6。

红色圈出的这两行，螺纹X螺距栏目都是M3*0.5,对应的螺纹代码却有M3及3.5M3两种——见蓝色圈出的部分。

它们有什么不同呢，请再看看板孔这一栏，见绿色圈出的部分：

螺纹代码M3对应的板孔径为4.2

螺纹代码3.5M3对应的板孔径为5.4

也就是说，它们适配于不同的板孔径。

当规格描述为SO-M3-10(是这压铆螺柱的标准书写方法，后面的10表示长度），表示这是一颗螺纹为M3*0.5的螺柱，长度10MM，将适配于4.2MM的板孔；

当规格描述为SO-3.5M3-10时，表示这是一颗螺纹为M3*0.5的螺柱,长度10MM，将适配于5.4MM的板孔。

所以，3.5M3的前缀“3.5”不表示具体某个尺寸 ，这个前缀仅是一种代号，意思是M3螺柱中的“大号款”，而不带前缀的纯M3则表示默认的“小号款”

当然，这两种螺柱它们的外型尺寸也相应的有一些区别，纯M3的螺柱六角对边尺寸为4.2MM，槽径3.85MM，3.5M3螺柱六角对边为6.35MM，槽径5.85MM。详细尺寸上面的规格表，这个规格表中没有槽径这个数据，一般槽径不是用户关注的重点，仅是作为生产商的一个制造参数。

有没有发现，其实，在上面的表格中还真有M3.5这种规格呢（规格表中红框的下面一栏）。

这才是真正的、名正言顺的M3.5螺纹：

当规格描述为SO-M3.5-10的时候，表示该螺柱螺纹为M3.5,长度10MM。

关于美制螺柱代号中632与8632的区别

看完上面M3与3.5M3的区别，是不是第一时间想到，美制螺纹的螺柱会不会也有这个“大小号”的梗？
没错，美制螺柱规格表中，440与6440都是4#-40UNC螺纹，以及632与8632都是6#-32UNC螺纹，请参考它的规格表（图纸与公制的一样），单位INCH：

同样的，将重点地方圈了出来。道理与上面公制的一样。
