螺盛盾,压铆紧固件表面处理工艺

压铆紧固件的表面电镀处理代号：

压铆螺母，压铆螺柱，压铆螺钉及其它压铆紧固件在其规格描述中以最后的两位英文字母代号作为后缀，该代号代表表面电镀的类型，如S-M3-1 ZI中的ZI表示该压铆螺母镀白锌。

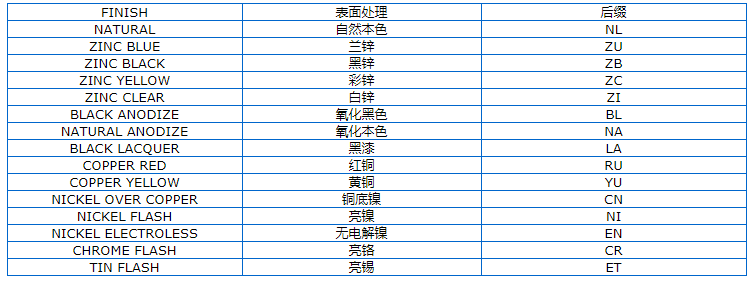

下附其代号对应的明细表供参考：

关于压铆紧固件的电镀一些小问题

关于压铆紧固件的电镀 电镀(Electroplating)就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止腐蚀，提高耐磨性、导电性、反光性及增进美观等作用。 压铆螺丝紧固件电镀的质量以其耐腐蚀能力为主要衡量标准，其次是外观。耐腐蚀能力即是模仿产品工作环境，设置为试验条件，对其加以腐蚀试验。电镀产品的质量从以下方面加以控制：

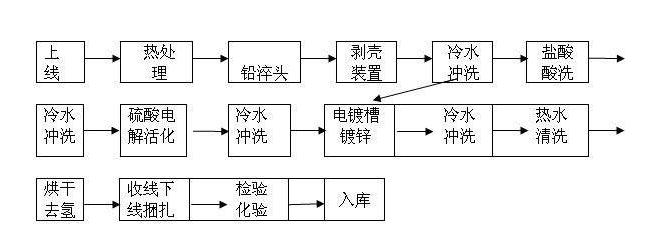

电镀工艺流程

1、外观： 压铆螺丝紧固件制品表面不允许有局部无镀层、烧焦、粗糙、灰暗、起皮、结皮状况和明显条纹，不允许有针孔麻点、黑色镀渣、钝化膜疏松、龟裂、脱落和严重的钝化痕迹。

2、镀层厚度： 紧固件在腐蚀性大气中的作业寿命与它的镀层厚度成正比。一般建议的经济电镀镀层厚度为0.00015in～0.0005 in(4～12um). 热浸镀锌：标准的平均厚度为54 um（称呼径≤3/8为43 um），最小厚度为43 um（称呼径≤3/8为37 um）。

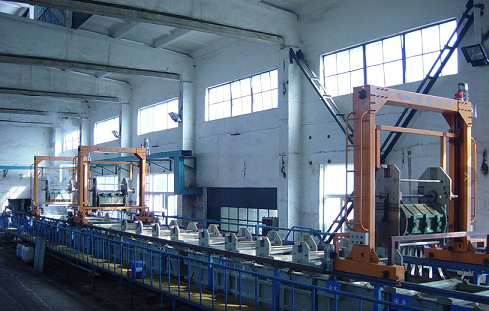

电镀设备

3、镀层分布： 采用不同的沉积方法，镀层在紧固件表面上的聚集方式也不同。电镀时镀层金属不是均匀地沉积在外周边缘上，转角处获得较厚镀层。在紧固件的螺纹部分，最厚的镀层位于螺纹牙顶，沿着螺纹侧面渐渐变薄，在牙底处沉积最薄，而热浸镀锌正好相反，较厚的镀层沉积在内转角和螺纹底部，机械镀的镀层金属沉积倾向与热浸镀相同，但是更为光滑而且在整个表面上厚度要均匀得多。

4、氢脆： 紧固件在加工和处理过程中，尤其在镀前的酸洗和碱洗以及随后的电镀过程中，表面吸收了氢原子，沉积的金属镀层然后俘获氢。当紧固件拧紧时，氢朝着应力最集中的部分转够，引起压力增高到超过基体金属的强度并产生微小的表面破裂。氢特别活动并很快渗入到新形成的裂隙中去。这种压力-破裂-渗入的循环一直继续到紧固件断裂。通常发生在第一次应力应用后的几个小时之内。 为了消除氢脆的威胁，紧固件要在镀后尽可能快地加热烘焙，以使氢从镀层中渗出，烘焙通常在375-4000F（176-190℃）进行3-24小时。 由于机械镀锌是非电解质的，这实际上消除了氢脆的威胁。

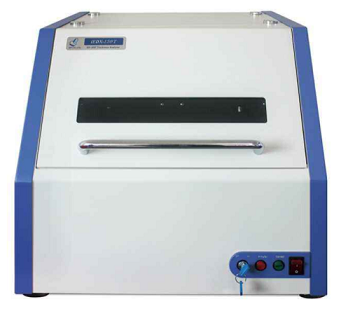

光谱膜厚仪设备
